主要用于對用電線路中的三相電壓同時進行實時測量與指示，并通過多路變送輸出端口或RS485通訊接口將測量數據進行遠傳,廣泛應用于電力行業的智能遠程測控。

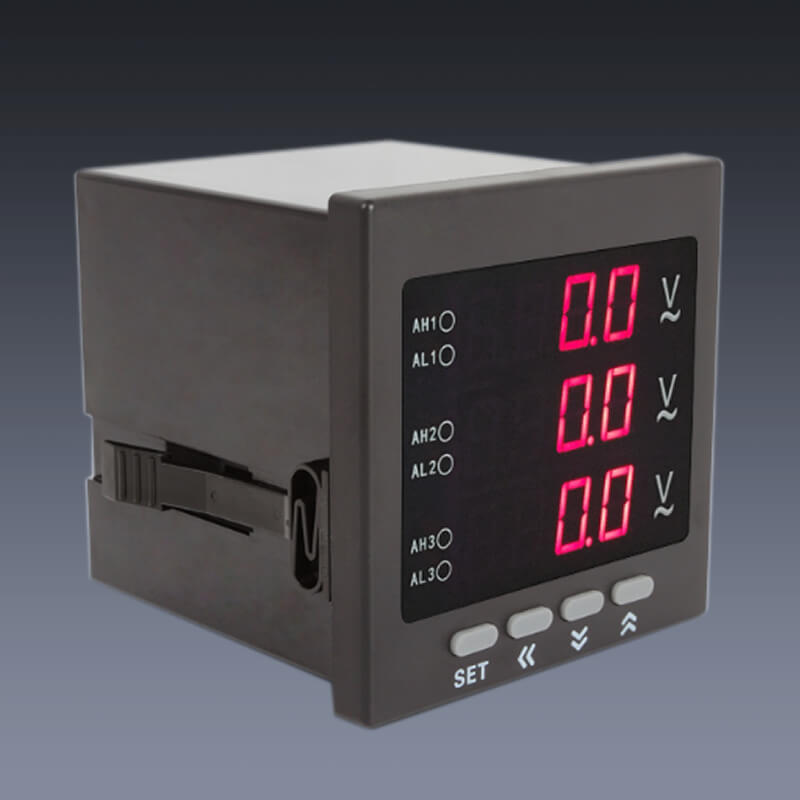

●采用三排數字同時顯示出線路中的三相電壓參數值，顯示直觀，讀數方便
●全SMT生產工藝,模塊化設計方式
●電壓互感器倍率可自由設置
●三路模擬量變送輸出功能（可選），輸出可編程設置為0～10mA、0～20mA、4～20mA
●三路上下限報警輸出或三路開關量輸出功能（可選），輸出為繼電器觸點，輸出延遲時間可設置
●RS485通訊輸出功能（可選），采用標準MODBUS-RTU通訊規約
●可同時具備一路模擬量變送、一路上下限報警和RS485通訊輸出功能，變送和報警對象可任意指定
●兩路或四路開關量輸入檢測功能（可選）
●較大較小值查看功能

X： 顯示儀表，無輸出功能；K：三路繼電器觸點輸出；T: RS485通訊接口； S: 繼電器觸點（單路）+RS485通訊；D: 模擬量變送（單路）+RS485通訊； B：三路模擬量變送輸出 N: 繼電器觸點+模擬量變送+RS485通訊接口輸出；

3.1 測量顯示范圍：AC 0～600V(直接測量)、 AC 0～380kV（外附*/100V電壓互感器）
3.2 測量準確度：±0.5%FS±1字
3.3 額定輸入電壓：AC100V、220V、380V、500V(互感器倍率自由設定)
3.4 輸入回路功耗：＜1VA
3.5 顯示分辨力：為0.1V,小數點自動移位,V/kV單位自動切換
3.6 輔助電源：AC/DC 85～264V 50/60Hz 功耗＜3VA
3.7 報警輸出：觸點容量AC250V/2A、DC30V/2A。
3.8 變送輸出：0～10mA、0～20mA、4～20mA任選，準確度±0.5%FS，負載電阻≤250Ω，與信號輸入及輔助電源電氣隔離
3.9 通訊接口：RS485串行通訊，采用MODBUS_RTU通訊規約
3.10 工作環境：溫度-10～50℃，濕度≤85%RH的無腐蝕性場合


根據儀表外形在上表中選擇對應的開孔尺寸，在安裝屏面上開一個孔，儀表嵌入安裝孔后將兩個夾持件放入儀表殼體的夾持槽內，用手推緊即可。
