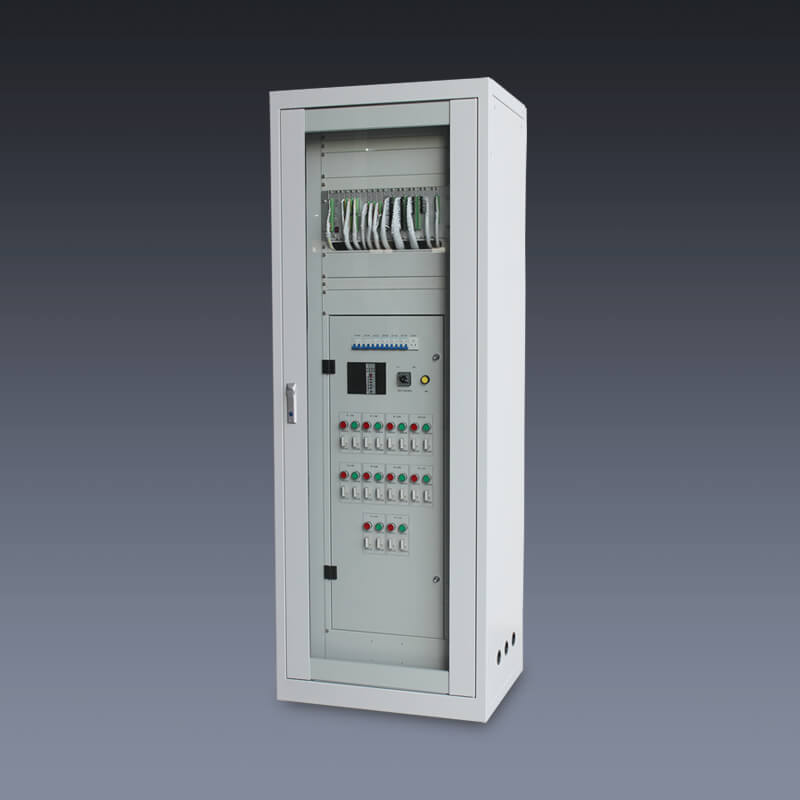

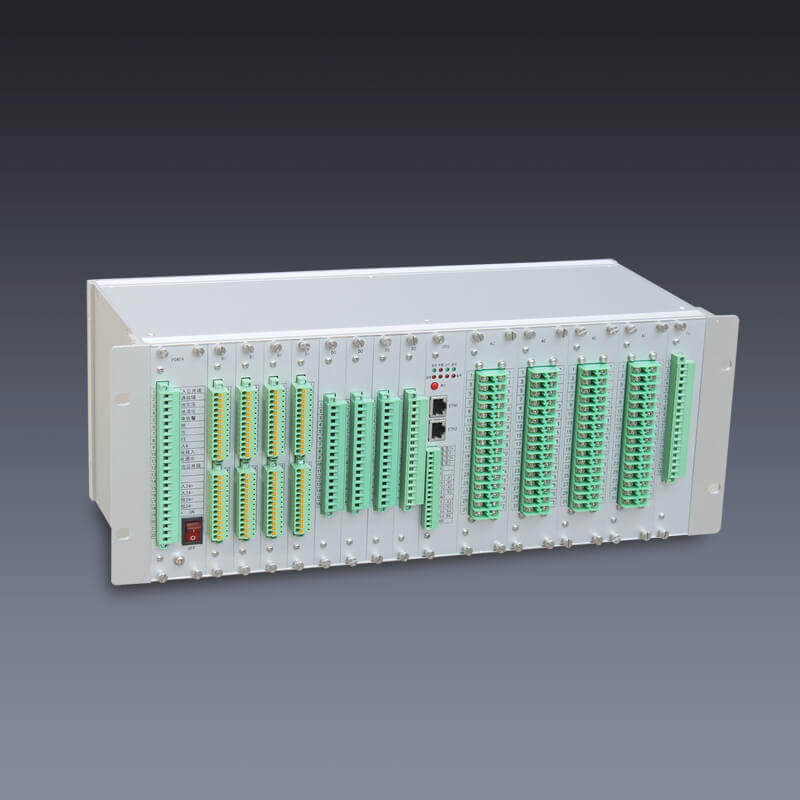

  • DTU配網自動化終端
  • 所屬類別：電力綜合自動化系統

  • DTU配網自動化終端是聚仁電力研發出的全新一代配電終端。具有靈活組態配置功能、WEB 發布功能、獨立保護插件功能。是集成DTU、線路保護 及通信設備管理于一體的新型配電網自動化終端。DTU配電終端的功能模塊能實時監測10~35KV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，并能完成遙信、遙測、遙控功能，實現配網自動化的實時監控。

    我要詢價留言

    • 配網自動化站所終端DTU

  • 一體式設計 采用模塊化一體式設計，遙信、遙測、遙控、通信、電源管理于一體，配網終端DTU采用插拔式結構設計。

  • 故障檢測功能 DTU可靈活設置定值，實現電壓越上限、電壓越下限、零序電壓越限、涌流閉鎖、零序電流過流等功能。

  • 高性能軟件平臺 32位微處理器和實時嵌入式操作系統為平臺，綜合使用了各種硬件、軟件的技術。

  • 安裝方式 DTU站所終端核心單元采用標準機箱，支持前、后接線，整機具備多種結構形式，適合落地、壁掛、柜體等多種安裝方式。

  • 通訊功能 DTU可與SCADA（數據采集及監控）系統、配電自動化主站、配電自動化二級主站或變電站監控系統通信。

  • 接口豐富 配備2路標準RJ45接口、自適應的網絡接口和4路標準串口支持RS232和RS485。

    • 配網終端DTU優勢

    01

    配網終端DTU安全可靠讓客戶省心

  • 我們是一家集專門研發、設計、制造、銷售及服務于一體的配網自動化終端DTU生產廠家。我們嚴格要求DTU產品的性能，讓客戶省心、放心。
    • 02

    DTU終端模塊

  • 配網終端DTU模塊，價格跟技術更勝一籌，DTU模塊的元器件，性能更穩定。
    • 03

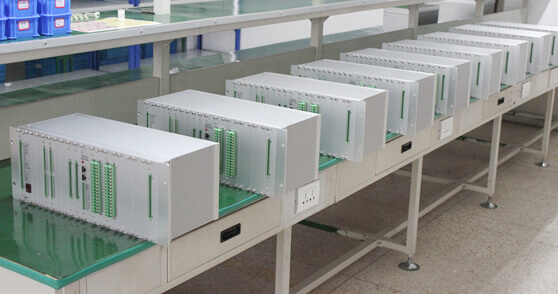

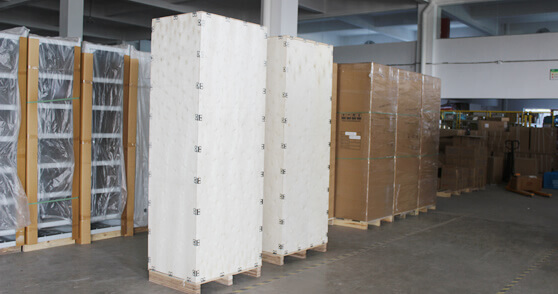

    DTU庫存充足，發貨迅速

  • 我們擁有自己的獨立倉庫，常規的4路、6路、8路、10路、12路、14路、16路、18路、20路、22路、24路DTU長期備有現貨。
    • 04

    擁有強大的實力和反應速度

  • 快速響應解決您的困惑和問題，DTU技術工程師團隊提供配網自動化系統化的解決方案。

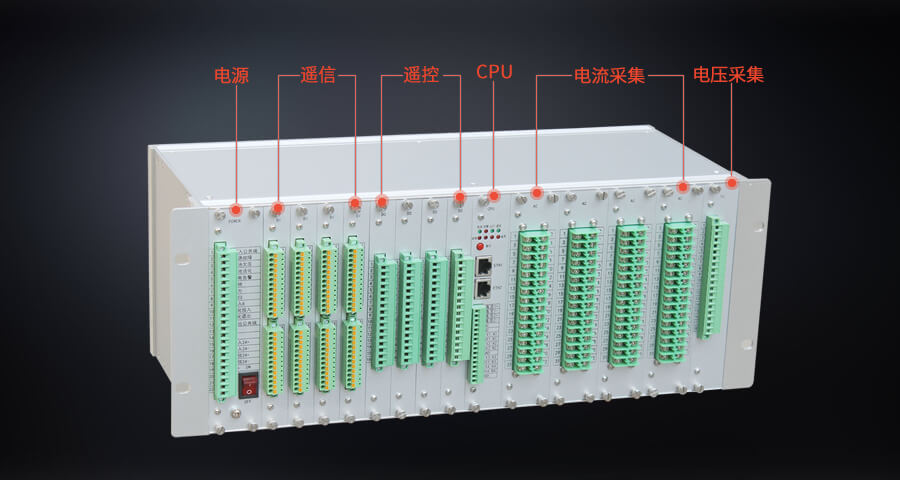

    • 配網終端DTU主要組成

    遙測（YC）功能及接線
    ■采集遙測量：包括 U a、U b、U c、I a、I b、I c、U 0、I 0 等模擬量。
    ■計算三相線電壓、零序電壓、零序電流；（零序電流、零序電壓可計算可直接采集）的遙測量。
    ■計算三相總有功功率的遙測量。
    ■計算三相總無功功率的遙測量。
    ■計算三相總功率因數遙測量。
    ■計算頻率遙測量。
    ■可對遙測死區范圍設置功能。
    ■具有歷史數據存儲功能，存儲間隔最小15分鐘，存儲容量30天。

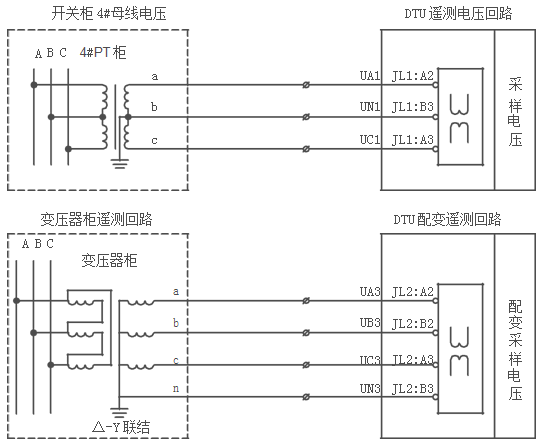

    DTU配網終端遙測功能接線
    遙信（YX）功能及接線
    ■采集遙信變位，事故遙信并可向主站或子站自動上傳。
    ■具備雙位置遙信處理功能。
    ■采集開關和接地刀閘的合、分狀態量信息。
    ■采集終端故障、異常信息等虛擬遙信。
    ■采集遙測越限、過流等虛擬遙信。
    ■集通訊狀態虛擬遙信。

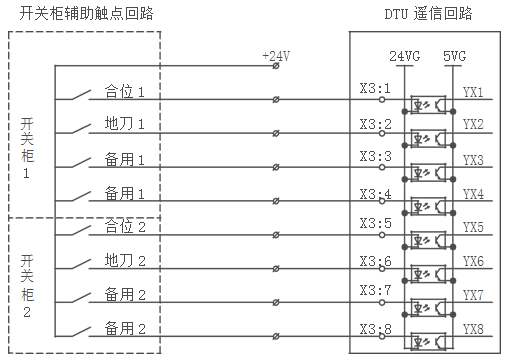

    DTU配網終端遙信功能接線
    遙控（YK）功能及接線
    ■終端接受并執行來自主站或子站的遙控命令，完成開關的分、合閘操作。
    ■具有遠方/就地外部遙信功能。
    ■采取"遙控預制-返送校核-操作執行命令"的方式。
    ■每個遙控接點可以單獨設置動作保持時間。
    ■在同一時刻只允許選擇一個控制對象。
    ■終端本身可記錄遙控記錄。
    ■外部遙控功能，通過開入位置來執行遙控命令。
    DTU配網自動化終端遙控功能接線
    通訊功能及接線
    ■與SCADA（數據采集及監控）系統、配電自動化(DA/DMS)主站、配電自動化二級主站或變電站監控系統通信。
    ■采集、轉發網絡表，并接受上級站的命令。

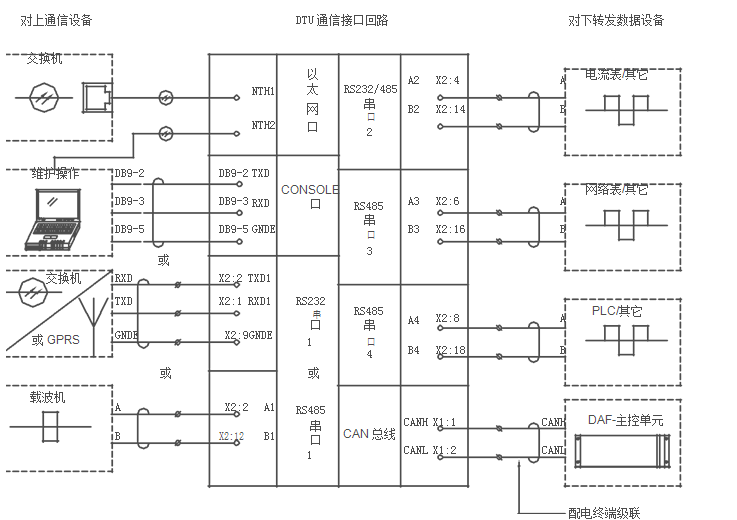

    配網DTU終端通訊功能接線
    DTU配網終端對時功能
    ■具備對時功能，支持SNTP對時方式，接收主站或其它時間同步裝置的對時命令，與主站時鐘保持同步。
    電源管理功能
    ■后備電源在線管理功能，支持定時、周期活化。
    交流采樣
    額定電壓 100V、220V
    額定電流 5A（額定電流為1A的必須在定貨是注明）
    測量精度 電流、電壓：0.5%
    有功、無功、功率因數：1%
    頻率：0.01Hz
    直流采樣
    直流電壓測量范圍 0~60V
    遙信開入
    單板容量 24路，可根據需要擴容至4塊
    信號輸入方式 有源接點
    輸入回路 采用光電隔離
    開入電源 DC24V
    SOE分辨率 小于2毫秒
    事故時遙信變位傳送時間 小于1秒
    防抖動時間 可通過軟件設置0～60000毫秒
    遙控輸出
    單板容量 8點（4路），可根據需要擴容至4塊
    輸出方式 繼電器常開節點
    輸出時間 默認2000毫秒、可設定輸出時間
    接點容量 AC250V,10A；DC48V,8A
    電源
    輸入電源 直流24V/48V；允許偏差+15%～-20%；電壓紋波不大于5%
    后備電源 采用24V/48V電池組（鉛酸或鋰離子）容量可根據要求定制
    通訊
    網絡口 2路標準RJ45口，10M/100M自適應。
    串口 4路標準串口，支持RS232和RS485。后備電源
    通訊參數 波特率：300～115200bps
    數據位：8位
    校驗位：無校驗、偶校驗、奇校驗
    停止位：1位
    通信協議串口 串行接口：DL/T634.5101-2002/IEC608-70-5-101:2002、CDT協議
    以太網絡接口：DL/T634.5104/IEC60870-5-104、101協議
    通信方式 支持基于光纖的網絡通信方式
    支持電力載波通信方式
    支持無線通信(GPRS/CDMA)
    配電站所終端DTU概述

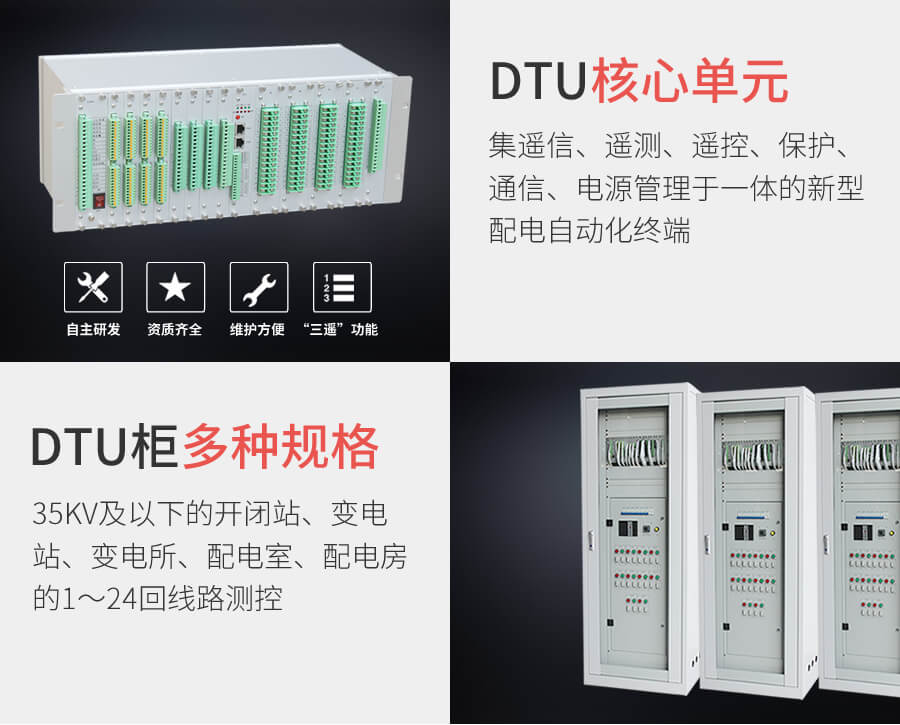

    RVP-D3000配電站所終端（DTU）是集遙信、遙測、遙控、保護、通信、電源管理于一體的新型配電自動化終端，適用于10kV開閉站、配電室、環網柜、箱變等場所。該終端基于數字信號處理技術和高速工業通信網絡技術，實現高速工業現場總線級聯，個體為“集中監控式”，整體為“智能分布式”。測控終端各功能插件獨立設計，軟硬件組態擴展靈活，支持在線遠程故障診斷、程序升級、數據管理等高級應用功能，維護簡易、操作方便。
    技術優勢
    ●采用測量、控制、保護、通信“四合一”一體化設計，實現開閉所、環網柜、箱變智能解決方案。
    ●核心單元采用標準機箱，支持前/后接線，整機具備多種結構形式，適合落地、壁掛、柜體等安裝方式。
    ●功能插件獨立設計、總線式結構，功能擴展方便，支持熱插拔。
    ●硬件平臺統一，基于雙CPU技術，高速DSP+ARM系統，成熟保護及測控算法，保證數據采集的準確及快速性。
    ●裝置元件采用工業品級軍品級，滿足IEC6100-4-IV(最嚴酷等級)電磁兼容要求，適應電力戶外惡劣環境。
    ●軟硬件靈活組態配置，產品適用性強，能提供多回路監控、高低壓同時在線監測功能。
    ●通信管理機功能，支持多種通信方式，可配置多種通信規約，并具備數據轉發功能。
    ●電源智能監控及管理技術，自主判斷交流失電、蓄電池欠壓，實現蓄電池的自動無擾切換、充放電、活化管理功能。
