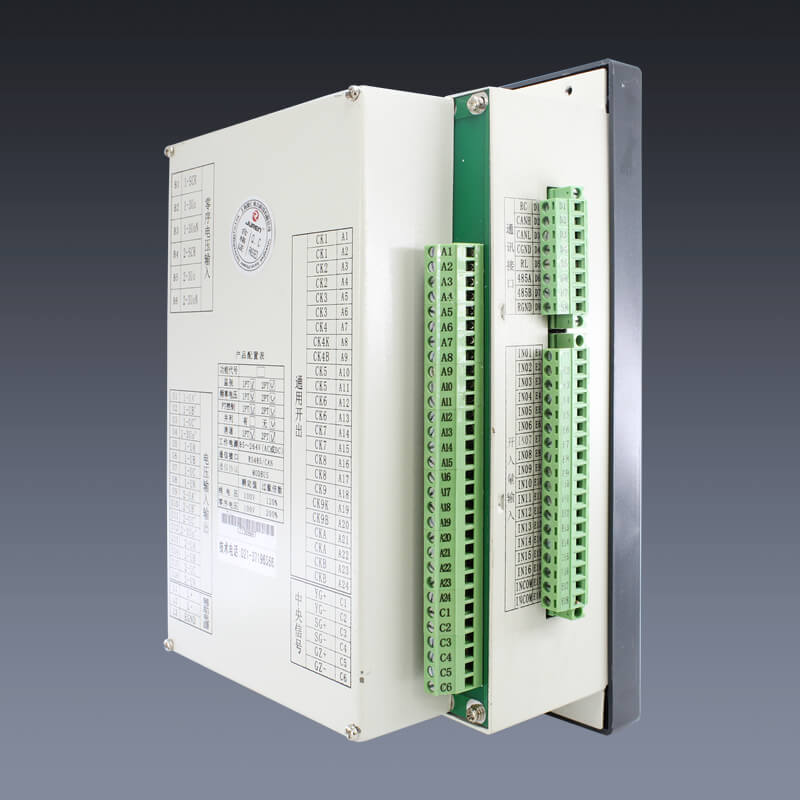

電壓綜合測控單元

所屬類別：微機保護裝置

電壓范圍

85~264V（交流或直流）

通訊接口

RS485/CAN口（MOBUS規約）

電壓等級

35KV、10KV

PT功能

PT控制、并列、消諧

電壓頻率保護

支持

測量精度

電壓、電流（0.5級），功率、電度（0.1級）

我要詢價留言

產品詳情
功能配置
技術參數
外形尺寸

電壓綜合測控單元特點

●保護庫中配置有二十兒種常用保護，滿足用戶對不同電氣設備或線路的保護要求。
●用戶可根據實際運行需要配置相應的保護，真正實現為用戶"雖身定做"。
●自定義保護功能可實現標準保護庫中未提供的特殊保護，址大限度的滿足用戶要求。
●各保護功能相對獨立，保護定值、時限、閉鎖條件和保護投退可獨立整定和配置。
●保護功能的實現不依賴于通信網絡，滿足電力系統對保護的可靠性要求。
●支持多套保護定值手動切換。

電壓綜合測控單元測控功能

●35KV兩路PT單元的電壓監測、PT控制及并列、PT消諧、電壓頻率保護。
●35KV一路PT單元的電壓監測、PT控制、PT消諧、電壓頻率保護。
●10(6)KV兩路PT單元的電壓監測、PT控制及并列、PT消諧、電壓頻率保護。
●10(6)KV一路PT單元的電壓監測、PT控制、PT消諧、電壓頻率保護。

序號	功能說明
01	I母過電壓保護
02	I母低電壓保護
03	I母零序電壓保護（母線絕緣監察）
04	I母負序電壓保護
05	I母高頻保護
06	I母低頻保護
07	I母消諧功能
08	I母PT斷線檢測功能
09	II母過電壓保護
10	II母低電壓保護
11	II母零序電壓保護（母線絕緣監察）
12	II母負序電壓保護
13	II母高頻保護
14	II母低頻保護
15	II母消諧功能
16	II母PT斷線檢測功能
17	I母PT控制功能
18	II母PT控制功能
19	PT并列功能
20	非電量保護1~8

測量精度
電流、電壓	0.5級
功率、電度	0.1級
頻率	<0.02Hz
工作電源
電壓范圍	85～264V（交流或直流）
正常功耗	<5W
最大功耗	<20W
電源跌落	200ms
上電沖擊	4A
隔離耐壓	3kV
控制電源
額定電壓	220V（交流或直流）（額定電壓為110V的必須在定貨時注明）
過載能力	70％～120％額定電壓，連續工作
隔離耐壓	4kV
交流電流回路
額定電流	5A（額定電流為1A的必須在定貨時注明）
功率消耗	<0.5VA/每相
過載能力	2倍額定電流，連續工作，10倍40倍為10s、1s
隔離耐壓	4kV
交流電壓回路
額定電壓	100V（線電壓）或100/√3（相電壓）
功率消耗	<0.5VA/每相
過載能力	2倍額定電壓，連續工作
隔離耐壓	4kV
開關量輸入回路
額定電壓	24VDC（由裝置內部電源提供）
功率消耗	每回5mA（IN01～IN16）
過載能力	<1ms
隔離耐壓	4kV
繼電器輸出回路
分斷電壓	250VAC、220VDC
分斷功率	1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）
工作電流	5A，連續工作
隔離耐壓	4kV
動作時間	<5ms
觸點材料	銀上鑲金
電氣壽命	2,000,000次
機械壽命	20,000,000次
環境條件
正常溫度	-10℃～55℃
極限溫度	-30℃～70℃
存儲溫度	-40℃～85℃
相對濕度	≤95%，不凝露
大氣壓力	80～110kPa

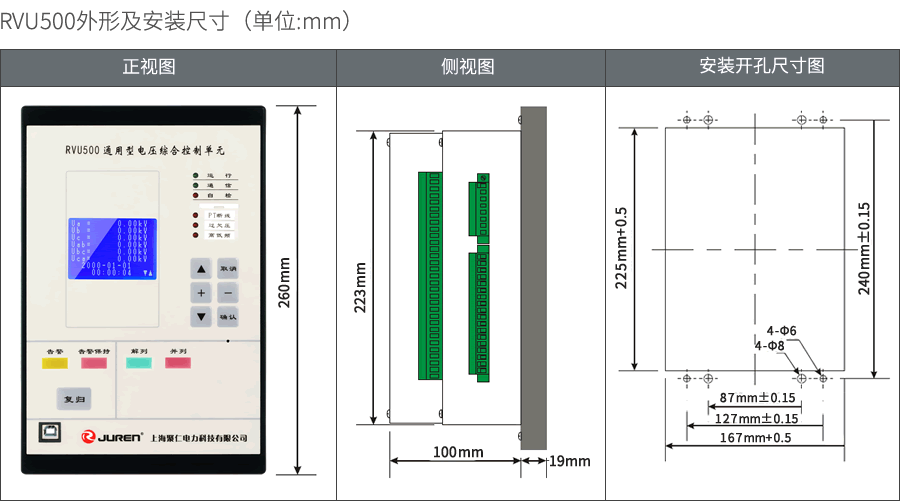

RVU500差動保護裝置外形及安裝尺寸
