• 概述

  JWY-34A電壓繼電器為無輔源電壓繼電器，用于發電機、變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。JWY-34A采用集成電路靜態型繼電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

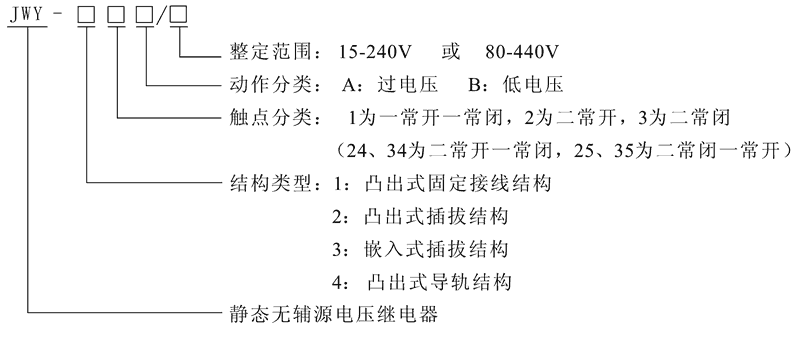

  JWY-34A型號及其含義



  工作原理



  JWY-34A繼電器為靜態型電壓繼電器，采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則JWY-34A繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號，繼電器處于不動作狀態。

  JWY-34A觸點形式及返回系數

  型號	觸點形式	額定電壓	返回系數
  JWY-11A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-21A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-22A過電壓繼電器	2常開	AC：48V、110V、220V	0.85~0.95
  JWY-23A過電壓繼電器	2常閉	AC：48V、110V、220V	0.85~0.95
  JWY-24A過電壓繼電器	2常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-25A過電壓繼電器	1常開2常閉	AC：48V、110V、220V	0.85~0.95
  JWY-31A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-32A過電壓繼電器	2常開	AC：48V、110V、220V	0.85~0.95
  JWY-33A過電壓繼電器	2常閉	AC：48V、110V、220V	0.85~0.95
  JWY-34A過電壓繼電器	2常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-35A過電壓繼電器	1常開2常閉	AC：48V、110V、220V	0.85~0.95
  JWY-41A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-42A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-43A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
  JWY-11B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-21B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-22B低電壓繼電器	2常開	AC：48V、110V、220V	1.02~1.12
  JWY-23B低電壓繼電器	2常閉	AC：48V、110V、220V	1.02~1.12
  JWY-24B低電壓繼電器	2常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-25B低電壓繼電器	1常開2常閉	AC：48V、110V、220V	1.02~1.12
  JWY-31B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-32B低電壓繼電器	2常開	AC：48V、110V、220V	1.02~1.12
  JWY-33B低電壓繼電器	2常閉	AC：48V、110V、220V	1.02~1.12
  JWY-34B低電壓繼電器	2常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-35B低電壓繼電器	1常開2常閉	AC：48V、110V、220V	1.02~1.12
  JWY-41B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-42B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
  JWY-43B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12

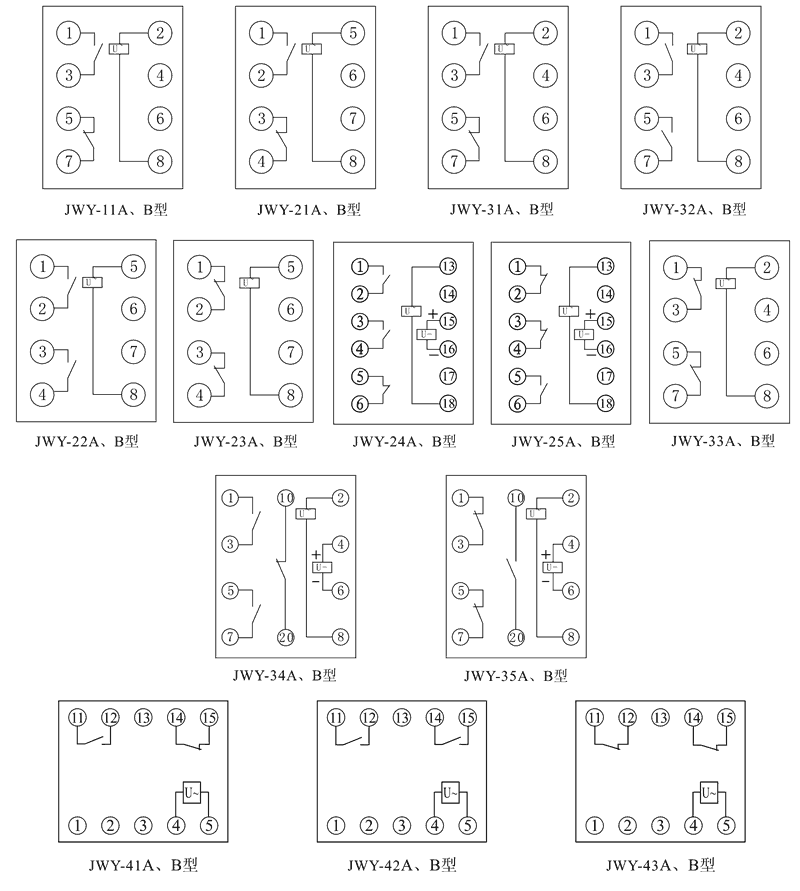

  接線圖



  JWY-34A技術參數

  額定參數
  額定電壓	AC48V、110V、220V
  過電壓返回系數	0.85~0.95
  低壓電返回系數	1.02~1.12
  返回時間	≤27ms
  電壓整定范圍	15~240V、80~440V（級差為1V）
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  JWY-34A凸出式固定結構



  JWY-34A凸出式插拔結構



  JWY-34A嵌入式插拔結構
