• 概述

  DTR-114采用石英晶體振蕩器和大規模CMOS集成電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電器保護縮短主保護和后備保護時間極差提供保證，且整定范圍更大，極差更小，直觀方便，從0.02秒到999小時范圍內都可以任意選擇，均能保證精度，無須校驗。主要用于各種保護和自動控制線路中，使被控制元件的動作得到可靠的延時。DTR-114采用靜態集成電路具有整定范圍更大、級差小、觸點容量大、整定直觀方便等優點。

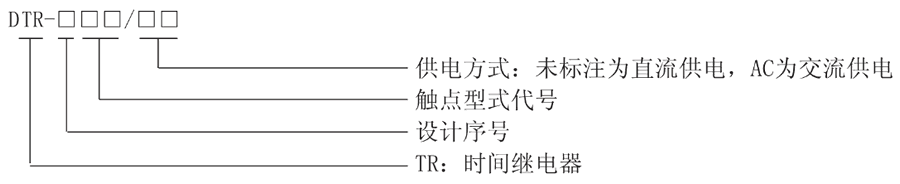

  型號及含義



  DTR-114主要特點

  ●延時型時間繼電器動作后，利用觸點自保持，繼電器觸點無抖動，抗干擾能力強。
  ●DTR-114采用撥碼整定，具有整定方便、級差小、整定范圍寬等特點。
  ●延時范圍廣，有0.02秒~999分或0.02秒~999小時可選。
  ●采用集成電路和進口元器件，穩定性和可靠性更高。
  ●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

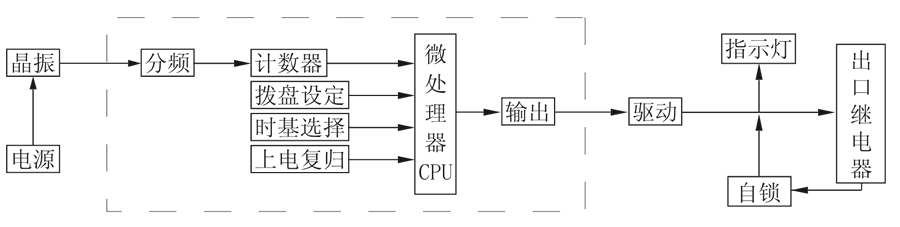

  原理圖

  DTR-114時間繼電器采用CMOS集成電路。上電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取撥盤的設定值的時基常數；當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動；當電源消失，出口繼電器則返回。原理如下圖所示：

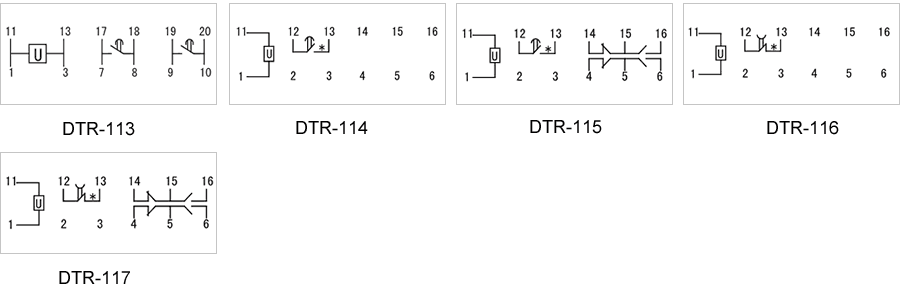

  接線圖



  DTR-114技術參數

  額定參數
  直流額定電壓	24V、110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  延時范圍	0.02秒~999分或0.02秒~999小時可選
  延時整定值	整定值≤100S（誤差<+0.1S），整定值>100S（誤差<±0.1S）
  返回時間	≤20mS
  功耗	≤5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  DTR-114延時范圍時間整定方法

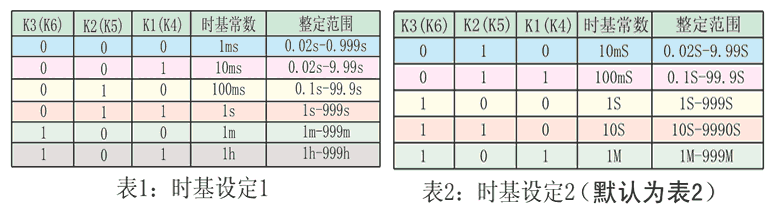

  通過撥碼數字整定，該三位數字乘時基，即為整定時間，如撥碼數字時間為378，時基為10毫秒，則整定的延時時間為3780毫秒，用戶可根據需要自行設定DTR-114時間繼電器的延時范圍時間，只需通過拔碼調整數字即可，時基選擇詳見下表中的時基設定表。
