• LLJ-25F(S)產品用途及特點

  LLJ-25F(S)漏電繼電器適用于交流電壓至660V，頻率為50Hz，電流至1500A及以下漏電繼電器中性點接地電路中。
  該繼電器可與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號等各種聲光器件結合組成漏電報警裝置。
  該繼電器體積小，安裝使用方便，動作值固定分檔可調，動作可靠，連續供電穩定，操作簡易。能適應各地用戶，可以用來對線路進行接地故障保護，防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。
  它適用于電源系統中心點直接接地的低壓配電系統。是安全使用的網改產品。該繼電器的動作時間分快速型和延時型，配合使用進行分級選擇保護，完全可替代過去LLJ-□F（S）、LLJ-□H（S）、JD1及JD3系列漏電繼電器。
  LLJ-25F(S) 型號含義及技術參數


  LLJ-25F(S)工作原理

  該繼電器是電子式電流動作型漏電繼電器，主要由零序電流互感器、 電子線路、試驗回路及出口繼電器組成其工作原理如下：接線如圖（1），當穿過零序互感器的電路發生對地漏電時IA+Ib+IC+iN≠0.零序電流互感器付邊就產生一個感應信號，此信號經電子電路處理，當漏電電流達到動作值時，使可控硅導通，出口繼電器動作，利用常開、常閉觸點控制主線路斷路器或接觸器斷開，從而達到保護的目的。

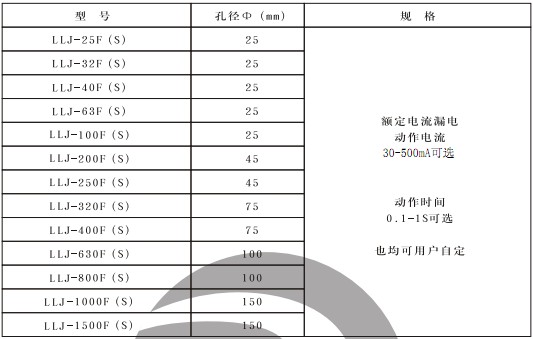

  LLJ-25F(S)漏電繼電器部分型號

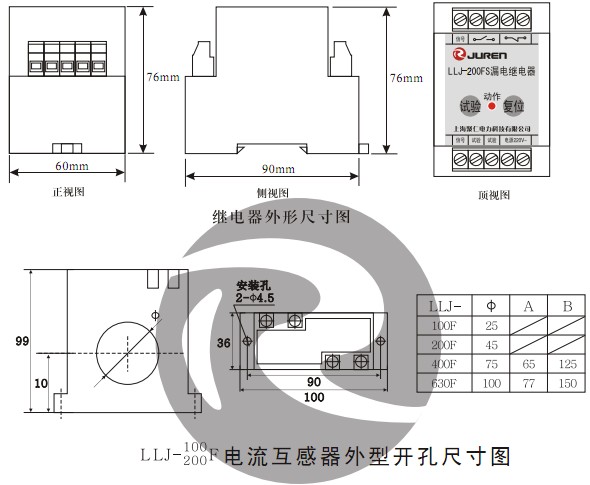

  LLJ-25F(S)產品外型及安裝開孔尺寸圖
