ZSJ-3系列時間繼電器

所屬類別：時間繼電器

觸點形式

2副獨立延時轉換觸點、1副瞬動轉換觸點

延時范圍

0.02~9.99S（極差0.01S）

AC電壓范圍

110V、220V

DC電壓范圍

110V、220V

安裝結構

嵌入式插拔結構

接線方式

板前/板后接線

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

ZSJ-3系列時間繼電器概述

用于電力系統二次回路各種保護和自動控制線路中作為輔助繼電器。ZSJ-3系列時間繼電器為集成電路型繼電器，具有精度高、功耗小，動作時間準確、整定直觀方便、范圍寬等特點。安裝結構采用嵌入式插拔結構。

ZSJ-3系列時間繼電器型號分類及含義

ZSJ-3系列時間繼電器技術參數

觸點形式

2副獨立延時轉換觸點、1副瞬動轉換觸點

延時范圍

0.02~9.99S（極差0.01S）

AC電壓范圍

110V、220V

DC電壓范圍

110V、220V

安裝結構

嵌入式插拔結構

接線方式

板前/板后接線

ZSJ-3時間繼電器工作原理

ZSJ-3繼電器的原理由繼電器有晶體振蕩器、分頻器、計數器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定電壓時，繼電器內部瞬動繼電器和兩個延時執行繼電器瞬時動作，觸點切換，并使電源回路與計時回路斷開，因此計時回路處于失電狀態，以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回。(兩個延時執行繼電器仍處于動作狀態)，觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鐘脈沖，經分頻后得到10ms計時脈沖，計數器對計時脈沖計數，當所計脈沖數與整定開關預置值符合時，驅動執行繼電器返回，完成斷電延時返回的功能。

內部接線圖

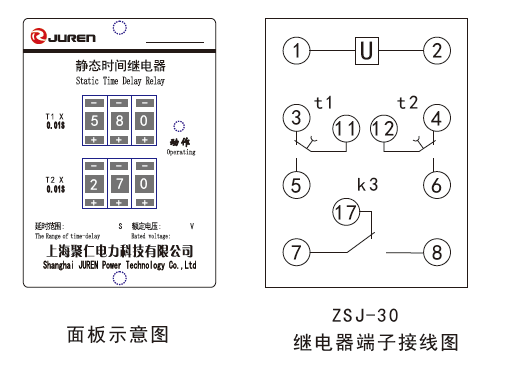

下圖中觸點為繼電器失電后的狀態，當加上額定電壓時，瞬動觸點K3、延時時間為t1的延時觸點和延時時間為t2的延時觸點同時動作，此時觸點狀態與圖所示相反，當所加電壓突然斷電時，瞬動觸點K3立即返回，延時觸點K1在斷電后延時t1才返回，同樣延時觸點t2在斷電后延時t2才返回，返回后觸點狀態如下圖所示。

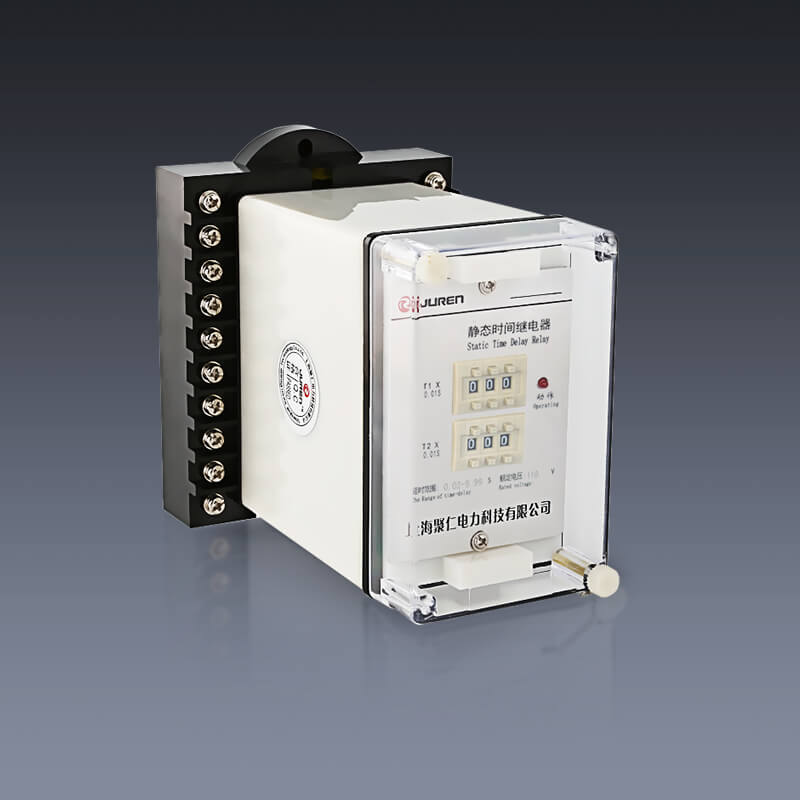

ZSJ-30嵌入式插拔結構外形及接線方式
