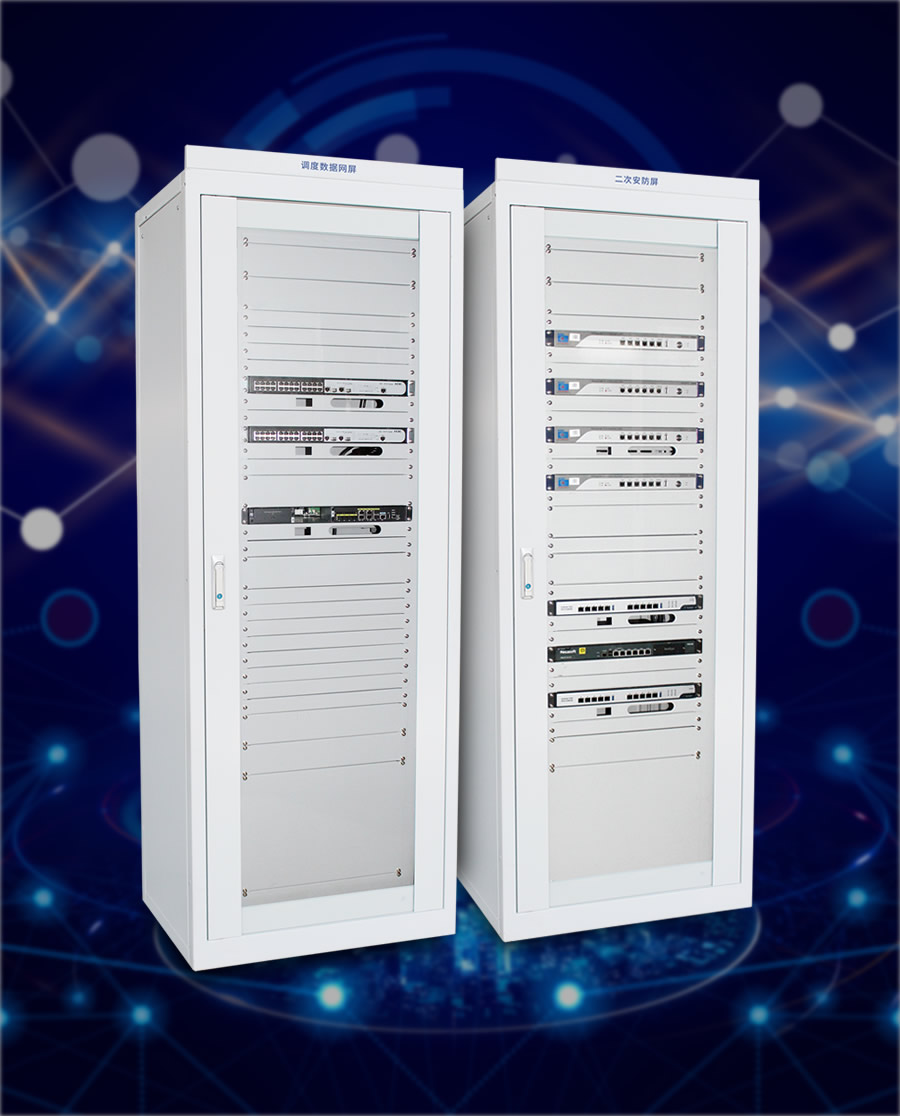

調度數據網屏概述

調度數據網屏及二次安防屏可用于光伏電站中，安裝于光伏二次預制艙中。主要是將遠動屏需要遠傳的數據進行進一步加工，從而使其能夠以更高的速率和準確率傳送到主站，使供電公司調度部門配合接收數據。調度數據網屏主要由工業級以太網交換機、遠動通迅裝置、規約轉換裝置、縱相加密裝置、光端機等通迅裝置組成。調度數據網屏主要作用是將電力自動化數據集中傳給供電公司的調度中心集中管理，是電網調度自動化、管理現代化的基礎，是確保電網安全、穩定、經濟運行的重要手段，是電力系統的重要基礎設施，其在協調電力系統發、送、配、用電等組成部分的聯合運轉及保證電網安全、穩定、可靠的運行方面發揮了重大的作用。

調度數據網屏主要特點

■設備本身的可靠性（熱插板、熱備份、雙電源等）；網絡設計的可靠性要求較高，關閉任一臺設備/斷任一條鏈路網絡不能中斷。

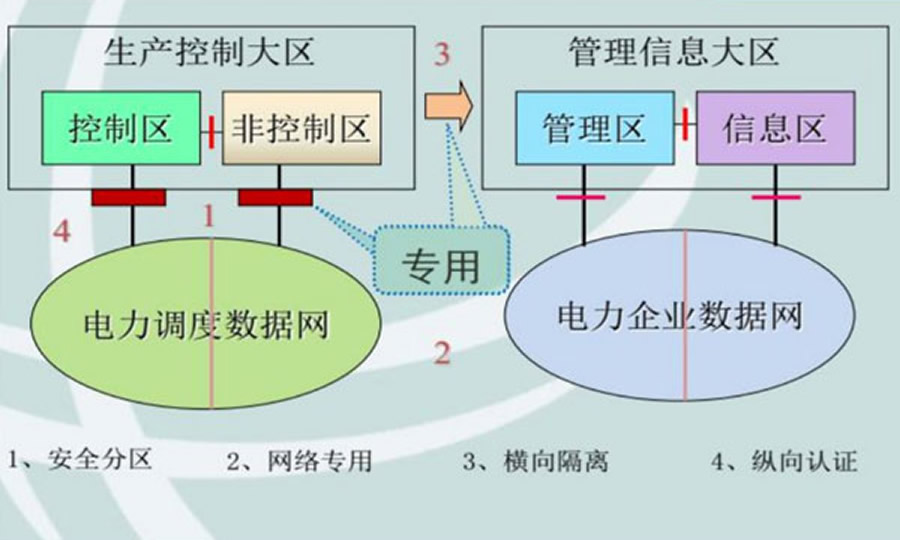

■低網絡延遲，低全網路由收斂時間，網管能夠?qū)崟r(shí)反映網絡拓?fù)?、故障等的變化?br /> ■安全隔離、設備安全、安全控制和安全檢測、安全管理。

調度數據網的結構

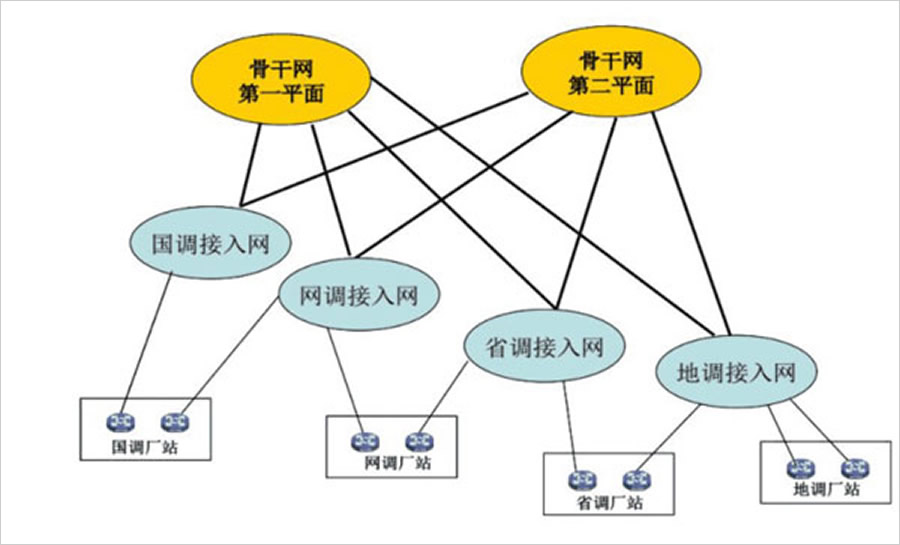

光伏調度數據網是由各級主站節點和變電站節點組成，其作為業務數據傳送通道，完成主廠站間的信息傳遞和交互。調度數據網整體拓?fù)浣Y(jié)構為星型網絡，其網絡由骨干層和接入層組成，其中，骨干層網絡包括調度數據網雙平面骨干節點，接入網部分由省級接入網及市級接入網兩部分構成。

光伏調度數據網的節點可靠

調度數據網核心和骨干節點采用穩定可靠的路由及交換產品，配置雙引擎、雙電源，保證設備的不間斷運行。此外網絡中的關鍵節點采用雙機部署模式，避免單點設備故障問題發生。

調度數據網屏的鏈路可靠性

調度數據網組網拓?fù)湫枰罁?jù)電力通信傳輸資源，在設計上充分考慮線路冗余，網絡核心層與匯聚層設備之間互聯采用環網狀拓?fù)浣Y(jié)構，網絡接入層與匯聚層設備互連采用雙上行鏈路，以確保網絡健壯性。
